Hướng dẫn lắp đặt miệng gió OBD chính xác để tối ưu lưu lượng gió

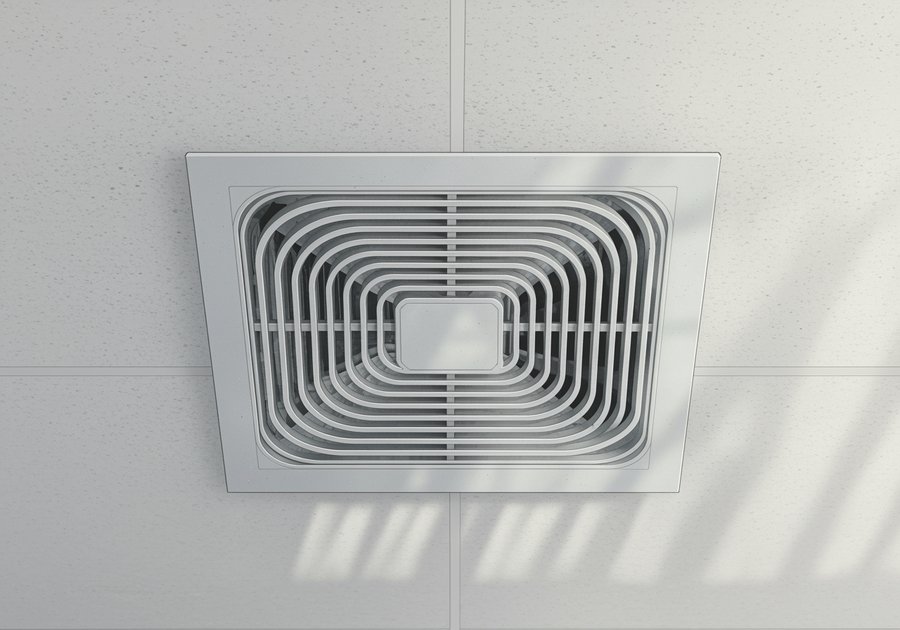

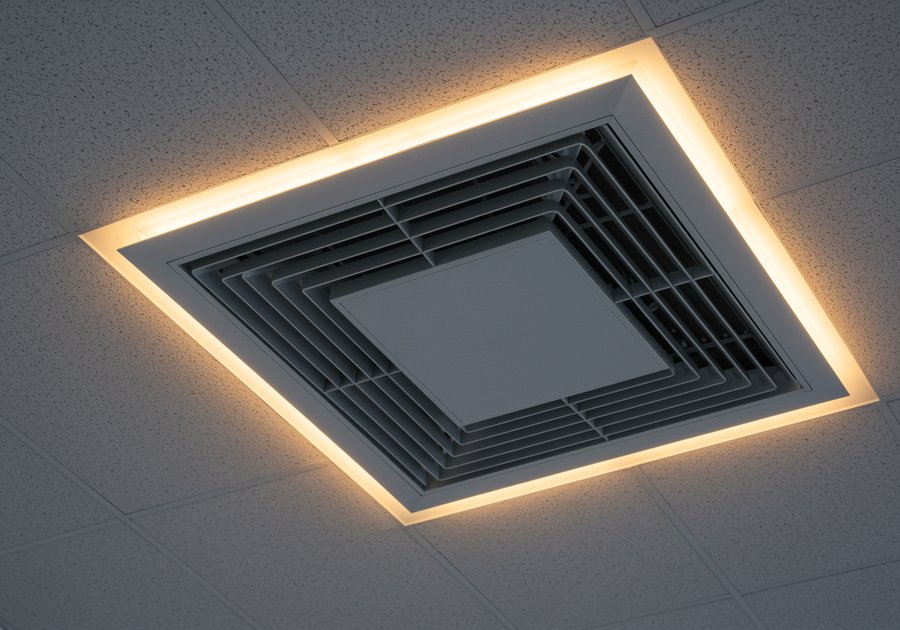

Tổng quan về miệng gió OBD và lợi ích sử dụng

Trong hệ thống điều hòa hoặc thông gió, hiệu suất không chỉ phụ thuộc vào công suất quạt hay độ dài ống gió mà còn chịu ảnh hưởng lớn từ miệng gió. Miệng gió OBD (Opposed Blade Damper) là một bộ phận điều chỉnh lưu lượng gió, có vai trò cân bằng áp suất và phân phối gió đều trong không gian. Việc hiểu rõ nguyên lý và lợi ích của miệng gió OBD là nền tảng quan trọng trước khi tìm hiểu cách lắp miệng gió OBD đúng kỹ thuật.

Miệng gió OBD thường được lắp phía sau các cửa gió cấp hoặc hồi, có cơ cấu gồm các lá điều chỉnh đặt song song hoặc đối xứng. Khi xoay trục điều khiển, các lá này thay đổi góc mở, giúp kiểm soát lưu lượng và hướng gió chính xác. Nhờ đó, OBD trở thành bộ điều tiết gió không thể thiếu trong mọi hệ thống HVAC hiện đại, từ công trình dân dụng đến nhà xưởng công nghiệp.

Lợi ích rõ rệt của việc lắp đặt miệng gió OBD đúng kỹ thuật gồm:

• Phân bổ gió đều, tránh tình trạng khu vực lạnh – nóng không đồng đều.
• Dễ dàng cân chỉnh lưu lượng ở từng nhánh ống gió, giúp hệ thống hoạt động ổn định.
• Giảm hao phí năng lượng, tối ưu công suất quạt.
• Giảm độ ồn và rung động trong ống gió.

Ngoài ra, miệng gió OBD còn giúp duy trì áp suất tĩnh trong giới hạn tiêu chuẩn, đặc biệt quan trọng đối với các khu vực yêu cầu độ chính xác cao như phòng sạch, trung tâm dữ liệu, hoặc khu vực sản xuất có kiểm soát khí.

Chuẩn bị dụng cụ và điều kiện lắp đặt miệng gió OBD

Trước khi bắt đầu thi công, người kỹ thuật viên cần chuẩn bị đầy đủ dụng cụ, vật tư và kiểm tra điều kiện kỹ thuật tại vị trí lắp. Việc chuẩn bị đúng sẽ giúp quá trình lắp miệng gió OBD diễn ra nhanh, chính xác và đảm bảo an toàn cho hệ thống.

Dụng cụ và vật tư cần thiết

Các dụng cụ cơ bản gồm:

• Thước dây, thước vuông và bút đánh dấu để đo và căn vị trí lắp.
• Khoan điện, tua vít, bộ dụng cụ siết bulong.
• Kéo cắt tôn hoặc dao cắt ống gió.
• Băng keo nhôm, silicon hoặc keo trám kín chống rò khí.
• Găng tay, kính bảo hộ và khẩu trang để đảm bảo an toàn lao động.

Về vật tư, cần chuẩn bị sẵn miệng gió OBD đúng kích thước với mặt cửa gió, bulong cố định, khung liên kết (nếu có), và gioăng cao su chống rung.

Kiểm tra điều kiện kỹ thuật tại vị trí lắp

Trước khi bắt đầu lắp, cần xác định:

• Vị trí lắp đặt phải thuận tiện cho việc điều chỉnh góc lá OBD sau này.
• Kích thước cửa gió và OBD phải trùng khớp, không bị lệch quá ±2 mm.
• Ống gió không bị méo, thủng hoặc dính bụi bẩn ảnh hưởng đến độ kín khít.
• Không gian xung quanh đủ để thao tác siết vít hoặc vặn điều chỉnh sau khi lắp.

Nếu lắp trên hệ thống đang hoạt động, cần tạm ngắt quạt chính để tránh áp suất gió thổi ngược khi thao tác. Đối với các công trình có quy chuẩn kỹ thuật như tòa nhà cao tầng hoặc trung tâm dữ liệu, nên kiểm tra bản vẽ M&E để đảm bảo vị trí OBD đúng thiết kế.

Tiêu chuẩn kỹ thuật cần tuân thủ

Theo các tiêu chuẩn HVAC phổ biến (TCVN 5687:2010 và ASHRAE 62.1), miệng gió OBD cần đảm bảo:

• Hệ số rò khí ≤ 3% tại áp suất 500 Pa.
• Độ ồn không vượt quá 45 dB tại lưu lượng danh định.
• Khoảng cách tối thiểu giữa OBD và thiết bị điều hòa ≥ 1,5 m để tránh nhiễu luồng gió.

Tuân thủ các tiêu chuẩn này không chỉ giúp hệ thống hoạt động hiệu quả mà còn tránh tình trạng rung lắc, rò khí, hoặc mất cân bằng lưu lượng giữa các nhánh gió. Đây là cơ sở để chuyển sang quy trình thực hành chi tiết trong phần tiếp theo về cách lắp miệng gió OBD từng bước.

Cách lắp miệng gió OBD từng bước chi tiết

Lắp đặt miệng gió OBD là một công đoạn quan trọng trong hệ thống thông gió hoặc điều hòa không khí. Việc thi công đúng kỹ thuật giúp đảm bảo lưu lượng gió phân bổ đều, giảm hao tổn áp suất và duy trì hiệu suất ổn định cho toàn bộ hệ thống HVAC. Dưới đây là quy trình cách lắp miệng gió OBD chuẩn kỹ thuật được áp dụng trong thực tế thi công cơ điện.

Bước 1 – Đo và xác định vị trí lắp đặt

Trước tiên, người thi công cần xác định chính xác vị trí gắn miệng gió OBD dựa trên bản vẽ thiết kế hoặc sơ đồ phân phối gió.

• Dùng thước dây và thước vuông để đo kích thước khung cửa gió.
• Đánh dấu điểm trung tâm và các cạnh để đảm bảo lắp đúng trục ống gió.
• Vị trí phải đủ khoảng trống để điều chỉnh góc lá OBD sau này.

Nếu lắp trên trần thạch cao, cần kiểm tra kết cấu treo để đảm bảo khung cửa gió không bị võng hoặc xê dịch khi gắn OBD.

Bước 2 – Chuẩn bị khung và bề mặt kết nối

Làm sạch bề mặt trong và ngoài ống gió trước khi gắn OBD.

• Dùng khăn khô hoặc khí nén thổi sạch bụi, mạt sắt.
• Kiểm tra độ phẳng và độ khít của khung cửa gió.
• Nếu có sai số nhỏ (<2 mm), có thể xử lý bằng gioăng cao su chống rung hoặc silicon trám khe.

Khâu chuẩn bị tốt giúp quá trình lắp đặt sau đó chính xác hơn, đồng thời giảm thiểu rò khí tại điểm nối.

Bước 3 – Cố định miệng gió OBD vào ống gió

Đặt miệng gió OBD vào khung cửa gió sao cho các lỗ bắt vít hoặc bulong trùng khớp.

• Siết đều vít theo đường chéo để tránh lệch khung.
• Không siết quá chặt làm biến dạng lá điều chỉnh.
• Với miệng gió lớn hơn 600x600 mm, nên dùng thêm khung đỡ phụ để giảm rung.

Trong một số hệ thống cao áp, có thể dùng băng keo nhôm quấn quanh mép kết nối để tăng độ kín khí.

Bước 4 – Kết nối cơ cấu điều chỉnh góc lá OBD

Cơ cấu điều chỉnh OBD thường đặt phía sau miệng gió hoặc ở bên hông khung.

• Kiểm tra trục xoay có hoạt động trơn tru không.
• Dùng tua vít hoặc cần điều chỉnh xoay thử các lá gió để kiểm tra độ đồng đều.
• Nếu lá bị kẹt, tháo ra chỉnh nhẹ trục và tra mỡ kỹ thuật.

Mục tiêu là đảm bảo khi xoay điều chỉnh, các lá OBD mở – đóng cùng góc, giúp lưu lượng gió cân bằng giữa các nhánh.

Bước 5 – Kiểm tra độ kín và hiệu chỉnh lưu lượng

Sau khi lắp xong, bật hệ thống quạt để kiểm tra:

• Dùng thiết bị đo lưu lượng gió (anemometer) kiểm tra tốc độ gió tại miệng OBD.
• Nếu chênh lệch giữa các miệng gió vượt quá ±10%, điều chỉnh lại góc mở OBD.
• Quan sát tiếng ồn và rung. Nếu có tiếng rít hoặc rò khí, kiểm tra lại gioăng và mối nối.

Đây là bước giúp xác định cách lắp miệng gió OBD đã đạt chuẩn hay chưa trước khi hoàn thiện mặt nạ hoặc sơn trần.

Bước 6 – Hoàn thiện và bảo vệ bề mặt

Sau khi kiểm tra đạt, gắn mặt nạ miệng gió và vệ sinh bề mặt ngoài.

• Dùng khăn ẩm lau sạch bụi, không dùng dung môi mạnh.
• Dán tem đánh dấu hướng gió (supply hoặc return) nếu có.
• Che phủ tạm thời bằng nilon khi công trình còn đang thi công để tránh bụi bẩn lọt vào bên trong OBD.

Việc hoàn thiện đúng cách giúp duy trì hình thức thẩm mỹ, đồng thời bảo vệ thiết bị khỏi hư hỏng sớm do bụi hoặc ẩm.

Những lỗi thường gặp khi lắp miệng gió OBD

Trong thực tế thi công, không ít kỹ thuật viên mắc phải những sai sót tưởng chừng nhỏ nhưng ảnh hưởng lớn đến hiệu suất thông gió. Việc nhận biết sớm và tránh những lỗi này là yếu tố quyết định giúp cách lắp miệng gió OBD đạt chuẩn và bền lâu.

Lắp sai vị trí hoặc lệch trục

Đây là lỗi phổ biến nhất. Khi OBD không nằm đúng trục gió, luồng gió ra bị lệch, dẫn đến phân phối gió không đều, áp suất cục bộ tăng, gây ồn hoặc rung. Cách khắc phục là luôn kiểm tra lại điểm giữa khung trước khi cố định và dùng thước vuông để căn chỉnh.

Không kiểm tra độ kín của khớp nối

Nếu khe hở giữa miệng gió và ống gió không được trám kín, lưu lượng gió thất thoát sẽ tăng, làm giảm hiệu quả toàn hệ thống. Lỗi này thường xảy ra khi bỏ qua băng keo nhôm hoặc silicon chống rò. Giải pháp là luôn bôi kín keo quanh viền sau khi siết bulong.

Siết bulong quá chặt

Khi siết vít quá lực, khung OBD có thể biến dạng khiến các lá gió không xoay đồng đều, thậm chí kẹt cứng. Để tránh lỗi này, nên dùng tua vít có giới hạn lực hoặc siết tay theo thứ tự chéo, kiểm tra chuyển động lá sau mỗi lần siết.

Lắp nhầm chiều hướng gió

Một số kỹ thuật viên mới thường gắn ngược hướng dòng khí (supply thành return hoặc ngược lại). Điều này khiến việc điều tiết gió không chính xác, ảnh hưởng đến cân bằng áp suất. Cần quan sát mũi tên chỉ hướng gió trên thân OBD trước khi lắp.

Không kiểm tra sau lắp

Bỏ qua bước đo lưu lượng sau khi lắp là nguyên nhân khiến hệ thống mất cân bằng. Mỗi miệng gió cần được kiểm tra tốc độ gió thực tế để hiệu chỉnh lại góc mở. Đây là bước bắt buộc trong nghiệm thu hệ thống HVAC chuyên nghiệp.

Việc tránh các lỗi trên không chỉ đảm bảo lưu lượng gió ổn định mà còn giúp kéo dài tuổi thọ thiết bị, giảm hao tổn năng lượng và bảo đảm chất lượng môi trường không khí trong công trình.

Cách kiểm tra và đo lưu lượng gió sau lắp đặt

Sau khi hoàn thành quá trình thi công, việc kiểm tra lưu lượng gió và độ kín của miệng gió OBD là bước bắt buộc nhằm đảm bảo toàn bộ hệ thống vận hành đúng thiết kế. Đây là khâu nghiệm thu quan trọng trong tiêu chuẩn thi công HVAC, giúp xác nhận rằng cách lắp miệng gió OBD đã đạt hiệu suất tối ưu và không gây thất thoát năng lượng.

Kiểm tra độ kín khớp nối

Trước hết, bật quạt cấp gió và cảm nhận luồng gió xung quanh mép OBD bằng tay hoặc khói thử (smoke test). Nếu thấy luồng khói rung hoặc đổi hướng, chứng tỏ có khe hở rò khí.

• Dùng keo silicon hoặc băng keo nhôm dán kín toàn bộ chu vi tiếp giáp.
• Nếu rò khí quá mạnh, nên tháo OBD kiểm tra lại vị trí khung.
• Độ rò khí đạt chuẩn khi lưu lượng thất thoát không vượt quá 3% tổng lưu lượng thiết kế (theo TCVN 5687:2010).

Việc kiểm tra kín khít không chỉ giúp tăng hiệu quả vận hành mà còn ngăn bụi, hơi ẩm lọt vào hệ thống, gây ăn mòn hoặc giảm chất lượng không khí.

Đo và hiệu chỉnh lưu lượng gió

Đây là công đoạn kỹ thuật cần thiết bị đo chuyên dụng.

• Sử dụng anemometer (máy đo tốc độ gió) hoặc balometer (máy đo lưu lượng) để xác định lưu lượng thực tế tại miệng gió.
• So sánh giá trị đo được với thông số thiết kế.
  • Nếu thấp hơn, mở rộng góc lá OBD thêm 10–15°.
  • Nếu cao hơn, thu hẹp góc lá hoặc lắp thêm van tiết lưu ở nhánh ống gió.
• Lặp lại phép đo đến khi lưu lượng đạt trong khoảng sai số ±10% so với thiết kế.

Lưu ý: Khi đo, quạt phải chạy ở chế độ tải ổn định, cửa gió khác trong cùng khu vực phải được điều chỉnh ở trạng thái thiết kế.

Kiểm tra độ ồn và độ rung

Độ ồn cao hoặc rung mạnh thường là dấu hiệu của việc lắp lệch trục OBD hoặc góc lá chưa đồng bộ.

• Dùng thiết bị đo độ ồn (sound level meter) để xác định mức dB tại khoảng cách 1 m trước miệng gió.
• Giá trị tối ưu nên dưới 45 dB cho khu dân dụng và dưới 55 dB cho khu công nghiệp.
• Nếu vượt ngưỡng, kiểm tra lại cân bằng lá, siết lại khung và đảm bảo không có vật cản luồng gió.

Việc hiệu chỉnh đúng ngay từ giai đoạn đầu giúp hạn chế sự cố về tiếng ồn và tăng tuổi thọ toàn hệ thống.

Đánh giá hiệu suất tổng thể

Khi tất cả miệng gió OBD đã được hiệu chỉnh, tiến hành đo tổng lưu lượng hệ thống và so sánh với thiết kế.

• Nếu đạt 95–105% lưu lượng yêu cầu: đạt chuẩn vận hành.
• Nếu thấp hơn 90% hoặc cao hơn 110%, cần rà soát lại phân bổ góc mở từng miệng gió.

Giai đoạn này nên lập biên bản nghiệm thu, ghi lại giá trị đo, vị trí, và góc mở từng OBD để làm cơ sở bảo trì sau này.

5 mẹo tối ưu hướng gió OBD cho từng hệ thống

Sau khi đã nắm vững cách lắp miệng gió OBD, người kỹ thuật có thể thực hiện thêm một số tinh chỉnh nhằm tối ưu hiệu quả vận hành. Những mẹo dưới đây giúp nâng cao hiệu suất lưu thông gió, giảm độ ồn và duy trì sự thoải mái trong không gian.

Mẹo 1 – Cân chỉnh hướng gió theo không gian phòng

Đối với phòng nhỏ hoặc trần thấp, nên chỉnh lá OBD hướng chéo lên 15–20° để gió phân tán đều thay vì thổi trực tiếp vào người.

Với phòng lớn hoặc khu sản xuất, có thể hướng gió thẳng để tạo luồng đẩy xa hơn, tăng hiệu quả thông gió.

Luôn thử lại bằng thiết bị đo để đảm bảo không tạo vùng gió chết.

Mẹo 2 – Giảm độ ồn bằng cách điều chỉnh góc lá

Nếu hệ thống phát ra tiếng rít hoặc ồn, nguyên nhân thường là do góc mở OBD quá hẹp (<20°).

Mở rộng góc lá lên khoảng 30–45° sẽ giúp giảm ma sát không khí và giảm tiếng ồn đáng kể mà vẫn giữ lưu lượng ổn định.

Cũng nên tránh đặt OBD ngay sau khúc cua ống gió, vì luồng khí rối tại vị trí này sẽ khuếch đại tiếng ồn.

Mẹo 3 – Sử dụng OBD phù hợp với loại gió cấp hoặc hồi

Miệng gió cấp thường cần góc mở lớn để giảm tổn thất áp, trong khi miệng gió hồi chỉ cần góc nhỏ nhằm duy trì áp suất cân bằng.

Không nên dùng cùng một loại OBD cho cả hai trường hợp vì cấu tạo và độ mở lá gió khác nhau.

Việc chọn đúng loại giúp duy trì hiệu suất và tránh hư hỏng sớm.

Mẹo 4 – Hiệu chỉnh lại sau 48 giờ vận hành

Sau khi hệ thống hoạt động ổn định 2–3 ngày, nên kiểm tra lại toàn bộ miệng gió OBD.

• Đo lại lưu lượng thực tế từng điểm.
• Ghi nhận và điều chỉnh lại nếu có sự sai lệch do thay đổi áp suất tổng.
• Điều này đặc biệt cần thiết đối với các công trình lớn có nhiều tầng hoặc nhiều khu vực điều hòa riêng biệt.

Mẹo 5 – Đánh dấu góc mở tối ưu

Sau khi đã cân chỉnh đúng, nên đánh dấu góc mở chuẩn trên trục điều chỉnh OBD.

Điều này giúp đội bảo trì dễ dàng kiểm tra hoặc khôi phục lại vị trí chuẩn trong các lần vệ sinh hoặc thay thế sau này.

Việc áp dụng 5 mẹo này không chỉ giúp cải thiện hiệu suất thông gió mà còn hỗ trợ bảo trì thuận tiện, giảm sai số khi vận hành thực tế.

Bảo trì miệng gió OBD để duy trì hiệu suất lâu dài

Việc bảo trì định kỳ giúp miệng gió OBD hoạt động ổn định, tránh giảm lưu lượng hoặc phát sinh tiếng ồn do bụi, dầu mỡ hoặc ăn mòn. Nhiều công trình HVAC hiện nay chỉ chú trọng thi công mà bỏ qua công đoạn bảo dưỡng, khiến hệ thống nhanh xuống cấp. Để đảm bảo hiệu quả dài hạn, cần thực hiện kiểm tra và vệ sinh OBD đúng cách theo hướng dẫn dưới đây.

Tần suất bảo trì định kỳ

Tùy vào môi trường hoạt động, thời gian bảo trì có thể khác nhau:

• Đối với khu vực dân dụng hoặc văn phòng: nên vệ sinh 6 tháng/lần.
• Đối với nhà xưởng, bếp công nghiệp, phòng kỹ thuật: 3 tháng/lần.
• Sau mỗi lần đại tu hệ thống quạt hoặc vệ sinh ống gió, cần kiểm tra lại OBD.

Tần suất này đảm bảo cách lắp miệng gió OBD luôn duy trì lưu lượng đúng chuẩn và tránh bám bụi cản trở luồng gió.

Các bước vệ sinh miệng gió OBD

1. Ngắt hệ thống quạt chính để tránh luồng gió mạnh khi tháo thiết bị.
2. Tháo mặt nạ miệng gió bằng tua vít, sau đó tháo nhẹ OBD ra khỏi khung.
3. Dùng khăn ẩm lau sạch bụi trên lá gió, không dùng hóa chất mạnh vì có thể ăn mòn bề mặt nhôm.
4. Kiểm tra trục xoay và cơ cấu điều chỉnh góc lá. Nếu thấy khô hoặc kẹt, tra dầu bôi trơn gốc silicon.
5. Lắp lại đúng vị trí ban đầu và thử vận hành. Đảm bảo các lá xoay mượt, không lệch trục.

Trong quá trình vệ sinh, tuyệt đối không dùng bàn chải cứng hoặc vật sắc nhọn vì dễ làm xước bề mặt, gây rít gió khi vận hành.

Dấu hiệu cần kiểm tra sớm

Một số dấu hiệu cho thấy miệng gió OBD cần được kiểm tra hoặc bảo trì ngay:

• Lưu lượng gió giảm đáng kể dù quạt vẫn hoạt động bình thường.
• Xuất hiện tiếng rít, rung hoặc độ ồn tăng.
• Gió thổi không đều hoặc xuất hiện vùng lạnh/nóng cục bộ.
• Trục điều chỉnh bị kẹt hoặc lá gió không di chuyển đồng đều.

Khi gặp các hiện tượng trên, nên kiểm tra ngay để tránh ảnh hưởng đến toàn bộ hệ thống thông gió.

Mẹo kéo dài tuổi thọ OBD

• Lắp thêm lưới lọc bụi thô ở đầu ống gió để giảm bụi bám trên OBD.
• Duy trì độ ẩm môi trường <70% để tránh oxy hóa hoặc rỉ sét.
• Nếu lắp trong môi trường ăn mòn (gần biển, nhà máy hóa chất), nên chọn OBD bằng nhôm anod hoặc thép không gỉ.
• Ghi chép nhật ký bảo trì định kỳ, bao gồm ngày vệ sinh, góc mở, và lưu lượng sau hiệu chỉnh.

Nhờ thực hiện đúng các bước này, miệng gió OBD có thể vận hành ổn định từ 5–10 năm mà không cần thay mới, giúp tiết kiệm chi phí vận hành lâu dài.

Thực hiện đúng cách lắp miệng gió OBD giúp cân bằng áp suất, giảm tiếng ồn và tăng hiệu quả thông gió trong hệ thống HVAC. Bằng cách kết hợp kiểm tra, hiệu chỉnh và bảo trì định kỳ, thiết bị sẽ hoạt động ổn định, tiết kiệm năng lượng và bền bỉ hơn. Nếu áp dụng đúng quy trình trong bài viết, bạn hoàn toàn có thể đạt hiệu suất thông gió đạt chuẩn chuyên nghiệp ngay cả khi tự thi công.
