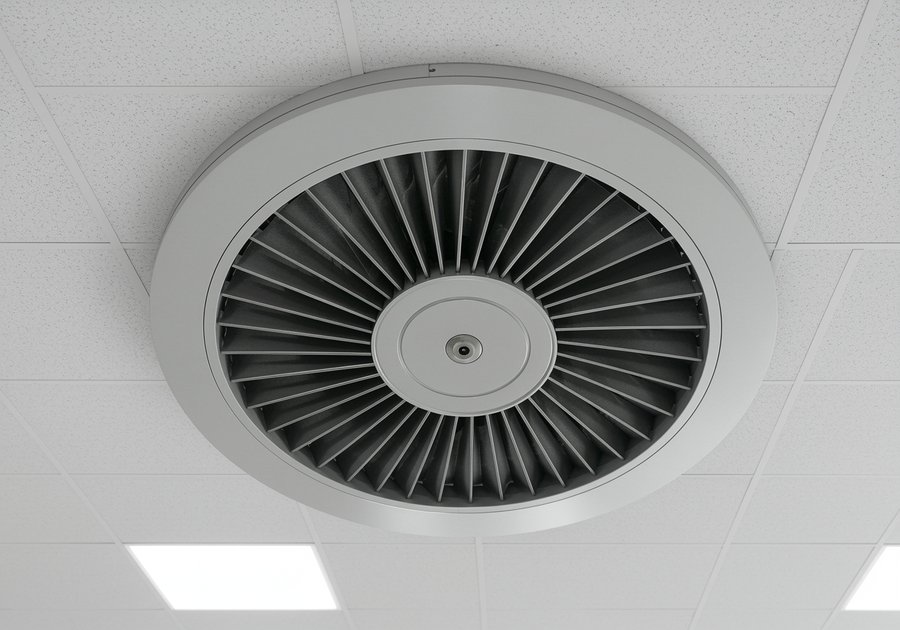

Phân tích cấu tạo miệng gió OBD và vai trò điều chỉnh lưu lượng khí

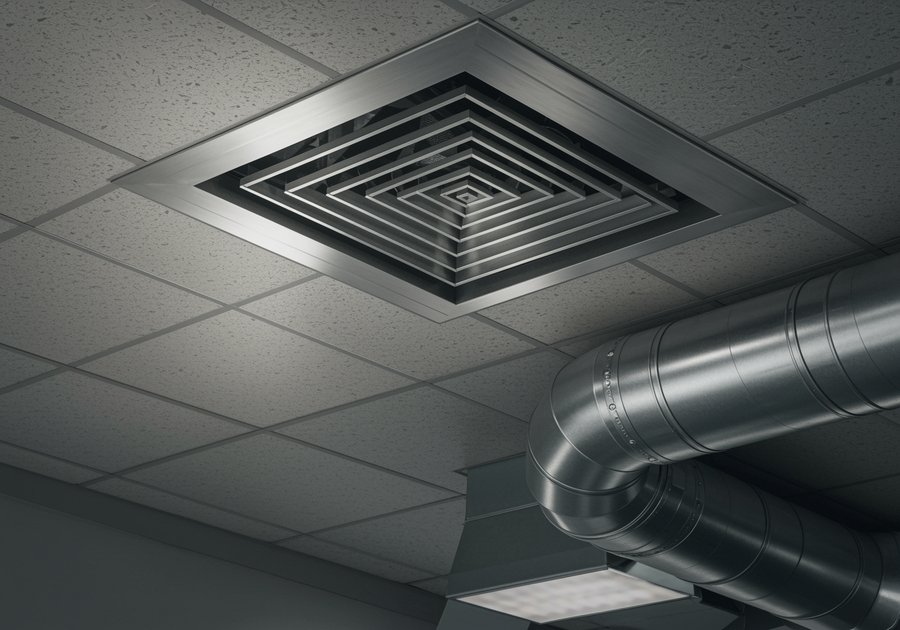

Phân tích chi tiết cấu tạo miệng gió OBD

Trong hệ thống điều hòa không khí, miệng gió OBD đóng vai trò điều chỉnh và phân phối không khí ra vào các không gian khác nhau. Để hiểu rõ hiệu quả hoạt động của nó, cần phân tích chi tiết từng bộ phận cấu tạo, từ khung, lá điều chỉnh cho đến cửa điều tiết lưu lượng khí.

Cấu tạo khung và vật liệu chế tạo miệng gió OBD

Khung miệng gió OBD là phần bao ngoài có chức năng định hình và cố định toàn bộ cấu trúc. Thông thường, khung được chế tạo từ nhôm định hình sơn tĩnh điện, giúp tăng khả năng chống ăn mòn, giảm trọng lượng và đảm bảo thẩm mỹ khi lắp đặt.

Ngoài nhôm, một số loại miệng gió OBD còn sử dụng thép mạ kẽm hoặc inox tùy theo yêu cầu của công trình như phòng sạch, nhà máy hóa chất hoặc khu vực có độ ẩm cao.

Khung được thiết kế gồm:

• Phần viền bao quanh để lắp khớp với tường hoặc trần.
• Gân gia cố nhằm hạn chế rung khi luồng khí tốc độ cao đi qua.
• Rãnh lắp ghép giúp liên kết chắc chắn với cửa gió điều chỉnh hoặc van gió OBD.

Nhờ cấu tạo này, cấu tạo miệng gió OBD đảm bảo độ cứng vững và tính đồng bộ trong toàn bộ hệ thống thông gió.

Cấu tạo lá điều chỉnh hướng gió và cơ cấu trục quay

Lá điều chỉnh hướng gió là thành phần quan trọng trong miệng gió OBD giúp thay đổi hướng luồng gió cấp hoặc hồi. Lá thường được làm từ nhôm định hình mỏng, có thể xoay được quanh trục quay thép mạ kẽm.

Cấu tạo phần lá gồm:

1. Lá ngang hoặc dọc: tùy thuộc vào thiết kế miệng gió.
2. Trục liên kết: nối các lá với nhau để điều khiển đồng bộ.
3. Cơ cấu xoay: có thể điều chỉnh thủ công hoặc bằng cơ cấu motor servo trong hệ thống tự động.

Khi người dùng xoay lá điều chỉnh, hướng và tốc độ gió thay đổi tương ứng. Điều này cho phép tạo ra sự phân bổ luồng khí đồng đều, tránh hiện tượng gió thổi trực tiếp gây khó chịu cho người trong phòng.

Bộ phận cửa điều chỉnh lưu lượng khí trong miệng gió OBD

Cửa điều chỉnh lưu lượng khí (còn gọi là OBD damper) là phần nằm phía sau miệng gió, có nhiệm vụ điều tiết lượng không khí đi qua. Cấu tạo gồm các lá kim loại có thể xoay đóng hoặc mở ở các góc độ khác nhau.

Nguyên lý hoạt động:

• Khi các lá mở rộng, lưu lượng gió đi qua tăng.
• Khi các lá khép lại, lưu lượng giảm, giúp cân bằng áp suất giữa các khu vực.

Loại cửa điều chỉnh lưu lượng khí trong miệng gió OBD này đặc biệt cần thiết trong hệ thống HVAC nhiều nhánh, giúp kỹ sư điều chỉnh chính xác lưu lượng theo từng phòng.

Việc tích hợp OBD damper ngay sau miệng gió giúp giảm diện tích lắp đặt và tăng hiệu quả điều tiết khí, thay vì phải sử dụng van gió riêng biệt trên đường ống.

Liên kết giữa khung miệng gió và cửa gió điều chỉnh

Mối liên kết giữa khung miệng gió và cửa gió điều chỉnh ảnh hưởng trực tiếp đến độ kín khít và hiệu suất điều hòa. Thông thường, khung được thiết kế có rãnh bắt vít hoặc ngàm để dễ dàng tháo lắp khi cần bảo dưỡng.

Các liên kết phổ biến gồm:

• Ngàm gài nhanh giúp tháo lắp dễ dàng không cần dụng cụ.
• Vít cố định cho những hệ thống cần độ chắc chắn cao.
• Gioăng cao su giữa khung và OBD damper giúp giảm rò rỉ khí và tiếng ồn.

Cấu trúc liên kết hợp lý không chỉ giúp bảo đảm tính ổn định mà còn hỗ trợ bảo trì nhanh, đặc biệt trong những công trình có yêu cầu bảo dưỡng định kỳ như tòa nhà văn phòng, khách sạn hoặc trung tâm thương mại.

Nguyên lý hoạt động của miệng gió OBD trong điều hòa không khí

Sau khi hiểu rõ cấu tạo miệng gió OBD, phần tiếp theo sẽ phân tích cách nó vận hành để đảm bảo luồng khí luôn được phân phối hợp lý trong toàn hệ thống HVAC.

Cách miệng gió OBD phân phối và thu hồi không khí

Miệng gió OBD thực hiện hai chức năng chính: phân phối khí cấp vào không gian và thu hồi khí hồi về hệ thống.

Cơ chế hoạt động:

• Ở chế độ cấp gió, các lá điều chỉnh hướng gió mở ra, tạo góc khuếch tán khí phù hợp, đảm bảo luồng gió lan tỏa đều khắp phòng.
• Ở chế độ hồi gió, miệng gió hoạt động ngược lại, thu khí đã qua sử dụng để tái xử lý.

Thiết kế đặc trưng của cấu tạo miệng gió OBD giúp luồng khí không tập trung một điểm, hạn chế hiện tượng chênh lệch nhiệt độ trong không gian, đồng thời cải thiện hiệu quả thông gió và cảm giác thoải mái cho người dùng.

Cơ chế điều chỉnh lưu lượng khí qua lá OBD

Mỗi lá OBD được liên kết với trục quay trung tâm, cho phép điều chỉnh góc mở của từng lá. Khi thay đổi góc mở, diện tích tiết diện dòng khí thay đổi tương ứng, tạo nên sự điều tiết lưu lượng khí chính xác.

Cơ chế này có thể được:

• Điều chỉnh thủ công bằng tay gạt.
• Điều chỉnh tự động bằng mô-tơ servo hoặc hệ thống cảm biến lưu lượng.

Nhờ cơ chế linh hoạt này, cửa điều chỉnh lưu lượng khí trong miệng gió OBD cho phép cân bằng áp suất giữa các nhánh ống gió khác nhau, đảm bảo hiệu suất toàn hệ thống.

Ảnh hưởng của thiết kế miệng gió OBD đến hiệu suất luồng gió

Thiết kế của miệng gió OBD không chỉ ảnh hưởng đến hướng gió mà còn đến hiệu suất năng lượng và độ ồn hệ thống.

Các yếu tố thiết kế quan trọng:

• Số lượng lá điều chỉnh: ảnh hưởng đến khả năng khuếch tán và ổn định dòng khí.
• Góc nghiêng của lá: điều khiển hướng thổi xa hay gần.
• Kích thước miệng gió OBD: quyết định tốc độ gió đầu ra, nếu quá nhỏ có thể gây tiếng ồn hoặc tăng áp suất không cần thiết.

Một thiết kế tối ưu giúp giảm tiêu hao năng lượng của quạt gió, hạn chế rung động và tăng tuổi thọ thiết bị.

Đây là yếu tố quan trọng giúp cấu tạo miệng gió OBD trở thành lựa chọn phổ biến trong các công trình hiện đại yêu cầu hiệu quả thông gió cao.

Phân loại miệng gió OBD phổ biến hiện nay

Các loại miệng gió OBD được thiết kế đa dạng để đáp ứng nhu cầu điều chỉnh luồng không khí trong từng không gian khác nhau. Mỗi loại có cấu tạo và tính năng riêng biệt, phù hợp cho mục đích cấp gió, hồi gió hoặc cân bằng áp suất trong hệ thống HVAC.

Miệng gió OBD một lớp lá điều chỉnh

Miệng gió OBD một lớp lá điều chỉnh là loại cơ bản nhất, thường được sử dụng trong các hệ thống điều hòa thông thường hoặc khu vực không yêu cầu phân hướng gió phức tạp.

Cấu tạo gồm:

• Một lớp lá nhôm đặt song song, có thể xoay quanh trục để thay đổi hướng gió.
• Cửa điều chỉnh lưu lượng khí OBD gắn phía sau giúp kiểm soát lượng không khí đi qua.
• Khung nhôm định hình sơn tĩnh điện giúp tăng độ bền và tính thẩm mỹ.

Ưu điểm:

1. Dễ lắp đặt, cấu tạo đơn giản, chi phí thấp.
2. Phù hợp với trần thạch cao, phòng làm việc, hành lang hoặc khu vực dân dụng.
3. Dễ dàng vệ sinh và điều chỉnh hướng gió bằng tay.

Nhược điểm:

• Không thể tạo luồng gió đa hướng.
• Hiệu quả khuếch tán không cao trong các không gian lớn.

Loại miệng gió OBD một lớp lá điều chỉnh được xem là lựa chọn lý tưởng cho những hệ thống yêu cầu lưu lượng gió vừa phải, hoạt động ổn định và ít cần điều chỉnh phức tạp.

Miệng gió OBD hai lớp lá điều chỉnh độc lập

Miệng gió OBD hai lớp lá điều chỉnh độc lập được sử dụng phổ biến trong các công trình thương mại, trung tâm thương mại, nhà máy hoặc tòa nhà văn phòng lớn.

Cấu tạo đặc trưng:

• Gồm hai lớp lá nhôm: lớp lá ngang và lớp lá dọc có thể điều chỉnh riêng biệt.
• Mỗi lớp lá có trục điều khiển riêng, cho phép phân phối luồng khí theo nhiều hướng khác nhau.
• Phía sau thường có tích hợp OBD damper để kiểm soát lưu lượng khí chính xác.

Ưu điểm nổi bật:

1. Điều chỉnh luồng gió linh hoạt theo cả hai phương.
2. Giúp tăng hiệu quả phân phối không khí đều khắp không gian.
3. Có thể điều chỉnh độc lập từng lớp lá, tối ưu hiệu suất làm lạnh và thông gió.

Nhược điểm:

• Cấu tạo phức tạp hơn, giá thành cao hơn so với loại một lớp.
• Cần kỹ thuật viên có kinh nghiệm để lắp đặt đúng cách.

Loại miệng gió OBD hai lớp lá điều chỉnh độc lập là giải pháp tối ưu cho những công trình yêu cầu hiệu quả lưu thông khí cao, đảm bảo cân bằng nhiệt độ và áp suất ổn định.

Miệng gió OBD kết hợp khuếch tán gió và tiêu âm

Miệng gió OBD kết hợp khuếch tán gió và tiêu âm là loại cao cấp, được thiết kế cho các khu vực yêu cầu cao về độ ồn và hiệu quả khuếch tán khí, như phòng họp, khách sạn, rạp chiếu phim hoặc phòng điều khiển trung tâm.

Cấu tạo và nguyên lý:

• Phần đầu là bộ khuếch tán gió giúp phân tán luồng khí đều và mềm.
• Phía sau là bộ phận tiêu âm, thường làm bằng bông khoáng hoặc vật liệu cách âm chuyên dụng.
• Tích hợp OBD damper để cân chỉnh lưu lượng gió trước khi qua bộ khuếch tán.

Lợi ích chính:

1. Giảm tiếng ồn đáng kể trong quá trình cấp gió.
2. Tăng cường độ đồng đều của luồng khí, tránh gió lùa mạnh.
3. Tối ưu trải nghiệm thoải mái cho người sử dụng.

So với các loại thông thường, miệng gió OBD kết hợp khuếch tán gió và tiêu âm có hiệu quả điều hòa không khí vượt trội, mang lại hiệu suất năng lượng cao và đảm bảo môi trường làm việc yên tĩnh.

Vai trò điều chỉnh lưu lượng khí của miệng gió OBD

Bên cạnh cấu tạo và phân loại, vai trò điều chỉnh lưu lượng khí của miệng gió OBD là yếu tố quan trọng giúp đảm bảo sự cân bằng, ổn định và hiệu quả của toàn bộ hệ thống điều hòa không khí.

Ảnh hưởng đến cân bằng lưu lượng trong hệ thống điều hòa

Trong hệ thống HVAC, lưu lượng khí không đồng đều giữa các phòng có thể dẫn đến hiện tượng chênh lệch áp suất, làm giảm hiệu suất hoạt động và gây tốn năng lượng.

Miệng gió OBD được thiết kế để điều chỉnh lưu lượng tại từng nhánh gió, giúp:

• Cân bằng áp suất giữa các khu vực trong cùng hệ thống.
• Giảm thiểu tổn thất khí trên đường ống.
• Duy trì hiệu suất hoạt động ổn định cho quạt gió và dàn lạnh.

Việc lắp đặt miệng gió OBD đúng kỹ thuật giúp kỹ sư dễ dàng điều chỉnh và hiệu chuẩn lưu lượng khí, đảm bảo cấu tạo miệng gió OBD phát huy tối đa khả năng kiểm soát luồng gió.

Tối ưu hướng gió để nâng cao hiệu quả phân phối không khí

Một trong những chức năng nổi bật của miệng gió OBD là khả năng tối ưu hướng gió. Khi các lá điều chỉnh được xoay ở góc thích hợp, luồng khí được phân bố đồng đều, tránh hiện tượng gió lạnh hoặc nóng tập trung vào một điểm.

Ứng dụng thực tế:

• Trong phòng làm việc: giúp phân tán gió nhẹ, không gây lạnh cục bộ.
• Trong nhà máy: định hướng gió chính xác theo dây chuyền sản xuất.
• Trong khách sạn: tăng tính thẩm mỹ và đảm bảo độ thoải mái cho khách hàng.

Thiết kế lá điều chỉnh hướng gió thông minh trong cấu tạo miệng gió OBD giúp tiết kiệm năng lượng bằng cách tối ưu hiệu suất trao đổi nhiệt, đồng thời cải thiện chất lượng không khí trong phòng.

Tác động của miệng gió OBD đến độ ồn và cảm giác thoải mái

Độ ồn và cảm giác thoải mái là hai yếu tố then chốt trong hệ thống điều hòa không khí hiện đại. Một thiết kế miệng gió OBD hợp lý có thể giảm thiểu tiếng ồn do luồng khí ma sát gây ra, đồng thời duy trì tốc độ gió ổn định.

Ảnh hưởng thực tế:

1. Giảm độ ồn: nhờ bề mặt lá được bo cong và khoảng cách lá được tính toán chuẩn xác.
2. Tăng độ êm ái: góc thổi hợp lý giúp luồng gió di chuyển nhẹ nhàng.
3. Nâng cao cảm giác thoải mái: không gây cảm giác gió thổi trực tiếp hoặc luồng gió quá mạnh.

Các công trình cao cấp thường lựa chọn miệng gió OBD kết hợp tiêu âm để đảm bảo độ ồn luôn nằm trong giới hạn tiêu chuẩn (<35 dB), góp phần nâng cao trải nghiệm người dùng và hiệu quả vận hành tổng thể.

Tiêu chuẩn kỹ thuật và lưu ý khi lắp đặt miệng gió OBD

Việc tuân thủ tiêu chuẩn kỹ thuật trong lắp đặt và bảo dưỡng miệng gió OBD là yếu tố quan trọng giúp hệ thống điều hòa hoạt động ổn định, giảm tổn thất áp suất và duy trì hiệu suất lưu thông khí tối ưu. Bên cạnh đó, việc lựa chọn kích thước, vật liệu và vị trí lắp đặt cần dựa trên các quy chuẩn cụ thể để đảm bảo tuổi thọ và an toàn cho toàn bộ hệ thống HVAC.

Kích thước tiêu chuẩn và yêu cầu vật liệu chế tạo

Kích thước tiêu chuẩn của miệng gió OBD thường được thiết kế dựa trên yêu cầu lưu lượng khí và kích thước ống gió. Một số quy cách phổ biến gồm:

• Kích thước khung: 300×150 mm, 400×200 mm, 600×300 mm, 800×400 mm…
• Độ dày khung nhôm: từ 1 mm đến 1,2 mm tùy loại công trình.
• Kích thước OBD damper phía sau thường nhỏ hơn khung khoảng 5–10 mm để dễ lắp đặt và căn chỉnh.

Về vật liệu chế tạo, miệng gió OBD thường sử dụng:

1. Nhôm định hình sơn tĩnh điện – đảm bảo nhẹ, bền, chống ăn mòn.
2. Thép mạ kẽm – dùng trong môi trường công nghiệp, chịu được va đập và áp lực cao.
3. Inox 304 – áp dụng cho khu vực có yêu cầu vệ sinh nghiêm ngặt như phòng sạch, nhà máy dược phẩm, bệnh viện.

Các tiêu chuẩn kỹ thuật cần tuân thủ:

• Độ phẳng bề mặt sai lệch không vượt quá ±1 mm.
• Khe hở giữa lá và khung ≤ 0,5 mm để tránh rò khí.
• Lớp sơn tĩnh điện dày từ 60–80 micron, màu sắc đồng đều.

Tuân thủ đúng kích thước và vật liệu giúp cấu tạo miệng gió OBD đạt hiệu suất tối ưu, đồng thời giảm thiểu tiếng ồn và hao hụt áp suất trong hệ thống.

Hướng dẫn lắp đặt miệng gió OBD đúng kỹ thuật

Lắp đặt miệng gió OBD yêu cầu kỹ thuật chính xác để đảm bảo khả năng điều tiết khí và độ kín khít của toàn hệ thống.

Quy trình cơ bản:

1. Xác định vị trí lắp đặt: chọn vị trí trên trần, tường hoặc hành lang sao cho luồng gió không thổi trực tiếp vào người sử dụng.
2. Chuẩn bị bề mặt: làm sạch vị trí lắp đặt, đảm bảo không có bụi bẩn hoặc dầu mỡ.
3. Cố định khung miệng gió: sử dụng vít hoặc ngàm gài nhanh để cố định chắc chắn vào bề mặt.
4. Lắp cửa điều chỉnh lưu lượng khí OBD phía sau miệng gió: điều chỉnh góc mở phù hợp với lưu lượng thiết kế.
5. Kiểm tra cân bằng lưu lượng khí: sử dụng đồng hồ đo gió hoặc thiết bị cân bằng để tinh chỉnh góc lá gió.

Lưu ý khi thi công:

• Không để vật cản phía trước miệng gió, tránh làm nhiễu luồng khí.
• Không vặn vít quá chặt gây biến dạng khung nhôm.
• Nên sử dụng gioăng cao su giữa khung miệng gió và bề mặt tường để hạn chế rung và tiếng ồn.

Lắp đặt đúng kỹ thuật giúp miệng gió OBD hoạt động ổn định, dễ dàng điều chỉnh lưu lượng và nâng cao tuổi thọ của toàn bộ hệ thống.

Cách bảo dưỡng và vệ sinh miệng gió OBD định kỳ

Bảo dưỡng và vệ sinh định kỳ là bước quan trọng để duy trì hiệu quả hoạt động của miệng gió OBD, đồng thời đảm bảo chất lượng không khí trong phòng.

Quy trình bảo dưỡng:

1. Ngắt nguồn quạt gió trước khi vệ sinh.
2. Tháo miệng gió OBD bằng cách mở ngàm hoặc tháo vít cố định.
3. Vệ sinh lá điều chỉnh hướng gió bằng khăn mềm hoặc máy thổi khí nén.
4. Làm sạch cửa điều chỉnh lưu lượng khí OBD bằng dung dịch trung tính để loại bỏ bụi bẩn bám lâu ngày.
5. Lắp lại đúng vị trí ban đầu, đảm bảo các lá OBD di chuyển mượt và không bị kẹt.

Tần suất khuyến nghị:

• Môi trường dân dụng: vệ sinh 6 tháng/lần.
• Môi trường công nghiệp hoặc nhà máy: vệ sinh 3 tháng/lần.

Việc bảo dưỡng đúng định kỳ không chỉ kéo dài tuổi thọ của thiết bị mà còn giúp cấu tạo miệng gió OBD duy trì khả năng điều tiết gió chính xác, hạn chế vi khuẩn và bụi mịn lưu lại trong hệ thống.

So sánh miệng gió OBD với các loại miệng gió khác

Để lựa chọn đúng loại miệng gió trong thiết kế hệ thống HVAC, cần hiểu rõ sự khác biệt giữa miệng gió OBD và các loại miệng gió khác. Mỗi loại mang đặc điểm cấu tạo, chức năng và ứng dụng riêng biệt.

So sánh cấu tạo miệng gió OBD và miệng gió khuếch tán

Từ bảng so sánh, có thể thấy cấu tạo miệng gió OBD tập trung vào khả năng điều chỉnh lưu lượng khí linh hoạt, trong khi miệng gió khuếch tán hướng đến hiệu quả khuếch tán đồng đều hơn.

Sự khác biệt giữa miệng gió OBD và van gió điều chỉnh

Van gió điều chỉnh và miệng gió OBD đều được dùng để kiểm soát lưu lượng khí, tuy nhiên chúng khác nhau về vị trí và chức năng kỹ thuật.

Như vậy, miệng gió OBD thường được sử dụng để điều tiết tinh chỉnh luồng gió cục bộ, trong khi van gió điều chỉnh đóng vai trò điều khiển tổng thể cho toàn hệ thống ống dẫn.

Khi nào nên chọn miệng gió OBD trong thiết kế hệ thống HVAC

Miệng gió OBD nên được ưu tiên sử dụng trong các trường hợp sau:

1. Khi cần điều chỉnh lưu lượng gió riêng cho từng không gian như phòng họp, văn phòng, phòng lab.
2. Khi hệ thống cần cân bằng áp suất nội bộ mà không muốn lắp van gió riêng biệt.
3. Khi yêu cầu thiết kế thẩm mỹ, nhỏ gọn, dễ bảo dưỡng.
4. Trong công trình cao cấp, yêu cầu giảm tiếng ồn và tăng độ thoải mái cho người dùng.

Nhờ khả năng điều tiết hướng gió linh hoạt, cấu tạo miệng gió OBD giúp tối ưu hiệu suất của hệ thống HVAC, nâng cao chất lượng không khí và tiết kiệm năng lượng cho công trình hiện đại.

Hiểu rõ cấu tạo miệng gió OBD không chỉ dành cho kỹ sư mà còn hữu ích cho người dùng muốn tối ưu trải nghiệm không khí trong nhà. Một hệ thống thông gió tốt bắt đầu từ những chi tiết nhỏ – và miệng gió OBD chính là điểm cân bằng hoàn hảo giữa hiệu quả kỹ thuật và sự thoải mái.
